Các loại đầu nối Nước thông dụng cho khuôn ép nhựa

Khuôn ép nhựa đang được sử dụng rộng rãi trong tất cả các nhà máy sản xuất hiện nay nhưng việc chọ lựa và sử dụng các loại đầu nối nước phù hợp không hẳn nhiều người biết đến.

Hãy cùng Hải Đăng tìm hiểu về các loại đầu nối nước thông dụng cho khuôn ép nhựa đang được sử dụng phổ biến trên thị trường.

Tuỳ thuộc vào thiết kế của từng loại khuôn để chọn lựa loại đầu nối nước hợp lý, tiết kiểm chi phí và thuận tiện cho công việc vận hành, bảo trì bảo dượng sau đó.

1. Loại đầu nối Nhanh khí nén. Các loại ren thông thường: 1/8, 1/4, 3/8

Đầu nối nhanh khí nén thường được dùng cho khá phổ biến cho các loại khuôn ép nhựa, với chi phí rẻ và dệ sử dụng. Nhưng với thiết kế của từng loại khuôn để xem xét có sử dụng được hay không các loại đầu nối này.

Với việc bắt trực tiếp vào khuôn là có thể kết nối dệ dàng, trong 1 số trường hợp cần kết nối sâu vào lòng Khuôn (cavity) hay Slider (bộ trượt tạo biên dạng sản phẩm) rất khó có thể kết nối trực tiếp mà phải thông qua đầu nối dạng ống sẽ được phân tích phần sau.

2. Đầu nối Nước dạng ống đuôi chuột

Với các kiểu Ren truyền thống phổ biến là 1/4, 1/8 và chiều dài khác nhau phụ thuộc vào chiều sâu kết nối từ lòng khuôn đến vị trí cần đấu nối.

Với kiểu kết nối này, đường nước thường được bắt trực tiếp vào lòng sản phẩn, đầu nước được kết nối bên ngoài thông qua loại ống mềm, cố định bằng Cổ dê tương ứng.

Với kiểu chọn lựa này, việc tháo và đấu nối mất rất nhiều thời gian cho người vận hành. Khó khăn trong việc đấu nối đầu ống vào lòng khuôn "Đấu nối dạng lục giác, khó siết chặt và tháo rời".

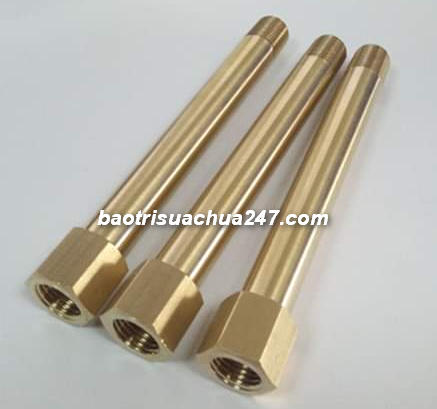

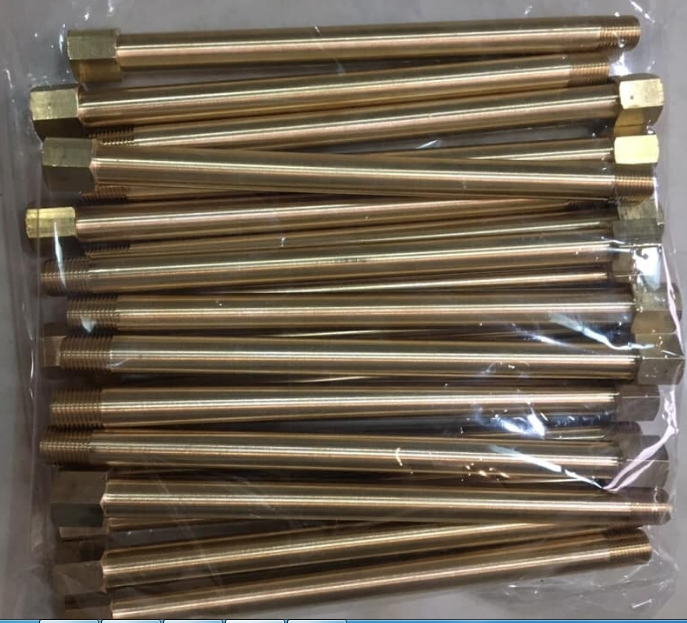

3. Đấu nối nước dạng Ống 2 đầu ren ( 1 trong/ 1 ngoài): Ren thông dụng 1/8, 1/4

Đây là kiểu ống được khá nhiều thiết kế khuôn được chọn. Với việc kết nối linh động và đấu nối được khá nhiều loại đầu ống khác nhau.

Đầu ren ngoài với các loại thông dụng như 1/8 hay 1/4 (dạng côn) được kết nối trực tiếp vào lòng khuôn. Đầu còn lại  ren trong sẽ được đấu nối với các loại đầu nối khí (mục 1), đầu nối nhanh dạng coupling kết nối các ống dẫn vào khuôn.

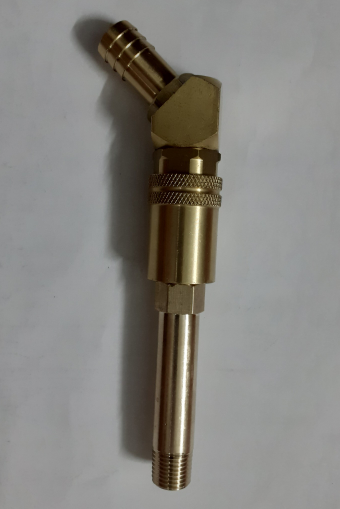

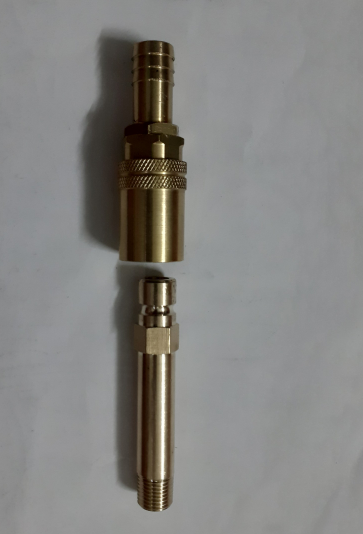

4. Đầu Nối nước Nhanh dạng ống Coupling (đầu Đực/cái)

Với thiết kết tương tự dạng ống phần 3, với loại ống coupling chỉ khác đầu ren trong được cấu tạo dạng đấu nối nhanh với đầu cái, giúp người vận hành dệ dàng tháo láp, thay đổi sản phẩm không vướng, va quệt gây gãy đầu nối nước.

Với kiểu thiết kế và chọn lựa này, đầu ống nước luôn được dầu chìm trong khuôn để tránh va quẹt trong quá trình thay đổi sản phẩm, bảo trì bảo dưỡng khuôn.

Vế cấu tạo và bố trí rất gọn gàng, thì việc kết nối đầu nước là dạng đấu nối nhanh giúp việc tháo ráp dệ dàng, không phái tháo đầu ống mỗi lần thay khuôn.

5. Đầu nối nước Nóng/ Dầu chuyên dụng

Với các khuôn sử dụng nước nóng hoặc dùng nhiệt dầu cao ( lên tới 150 độ C), đầu nối cho khuôn cần có kết cấu vững chắc và hệ thống ống nối thuỷ lực phù hợp.

Thường dùng cho hệ thống nước nóng/ dầu là loại đầu nối côn lồi số 6 ( ren 14). Với chân Ren thường dùng như 1/8-1/4-3/8 hay M12-M10...

Vật liệu: thép mạ

Ren: tuỳ chọn theo yêu cầu khuôn

Ống: Ống mềm 1 lớp hoặc ống thuỷ lực...

-----------------------------------------------------------------------------------------------------------------------------------------------------------

- Mỗi kiểu ống đều mang lại những lợi ích riêng và chi phí khác nhau. Phụ thuộc vào điều kiện và cấu tạo của từng khuôn để có chọn lựa phù hợp.

- Với kiểu kết nối có thêm đầu nối khí, sau một thời gian sử dụng sẽ phải thay thế, cắt đầu ống mới có thể sử dụng được và nước thường xuyên bì xì gây khó khăn trong công việc kiểm soát và vận hành hệ thống.

- Với kiểu kết nối dạng Coupling (Đực/ Cái) về chi phí cao hơn các dạng khác nhưng việc sử dụng rất tiện lợi và dệ dàng cho người vận hành.

Các loại đầu nối Nước thông dụng cho khuôn ép nhựa khá phổ biến trên thị trường hiện nay nhưng có một số loại sẽ khá lạ trên thị trường VN với tiêu chuẩn quốc tế được áp dụng rộng rãi ở các nước khác.

Hải Đăng hân hạnh được cung cấp các loại đầu nối nước thông dụng cho khuôn ép nhựa dạng Coupling (Đực/ Cái) và đầu nối dài 2 đầu ren bằng Đồng tiện lợi cho quý khách lựa chọn.

Mọi chi tiết và cần tư vấn xin liên hệ hotline 037.3338.178
